Jednostka wewnętrzna
CYLINDER

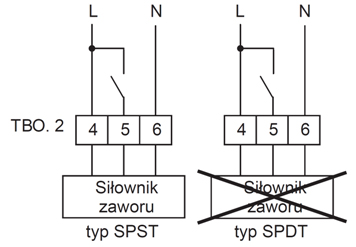

- Zawór 3-drogowy
Zawór jest montowany w celu zamknięcia przepływu przez instalację centralnego ogrzewania i przekierowania go na instalację ciepłej wody użytkowej. Do sterowania zaworem wykorzystywany jest siłownik 2-punktowy (SPST).

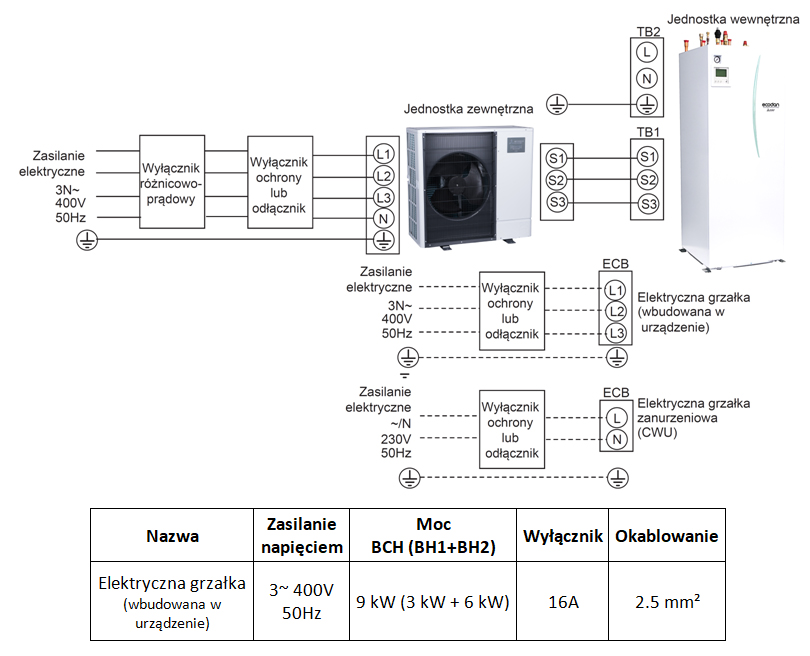

- Grzałka elektryczna
Jednostki wewnętrzne Ecodan są wyposażone w zintegrowane, sekwencyjnie załączane, grzałki elektryczne. Pełnią one rolę źródła szczytowego/awaryjnego w systemach opartych na pompach ciepła. W zależności od zapotrzebowania włączane są kolejno:
• Pierwszy stopień grzałki
• Drugi stopień grzałki
• Oba stopnie jednocześnie

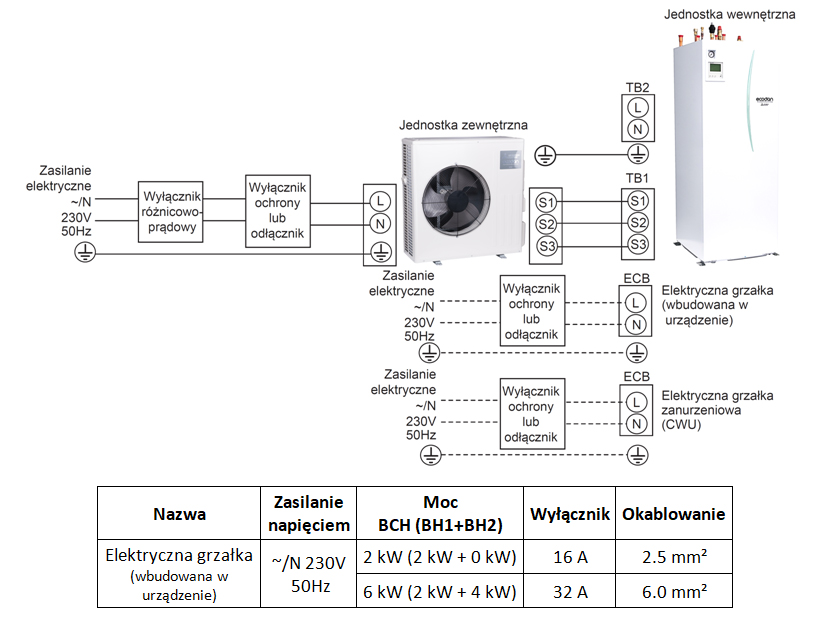

Grzałka jednofazowa
Grzałka trójfazowa

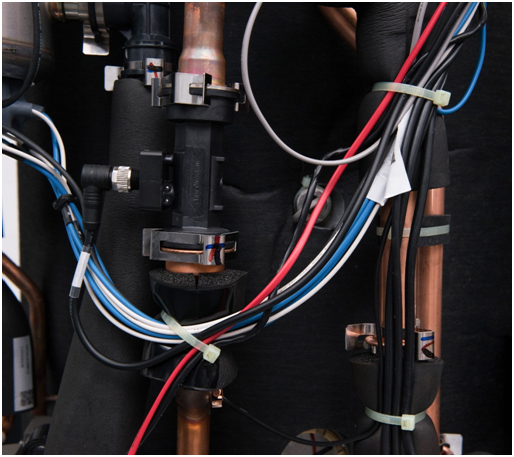

- Przepływomierz
Przepływomierz w pompie ciepła pełni trzy zasadnicze role:
• Pełni funkcję zabezpieczenia przed brakiem przepływu przez moduł wewnętrzny pompy ciepła
• Monitoruje aktualny przepływ (odczyt dostępny z poziomu głównego sterownika pompy ciepła)
• Bieżące odczyty są gromadzone i wykorzystywane do monitorowania energii wyprodukowanej

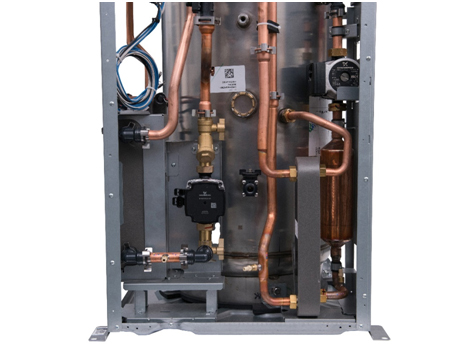

- Wymiennik płytowy
W pompach ciepła Ecodan stosowane są płytowe lutowane wymienniki ciepła firmy Alfa Laval. Zapewniają one efektywną wymianę ciepła między czynnikiem chłodniczym i wodą/glikolem po stronie wtórnej. W zależności od mocy jednostki zewnętrznej i czynnika chłodniczego dedykowany jest do niej wymiennik o odpowiedniej wielkości. - Pompa obiegowa

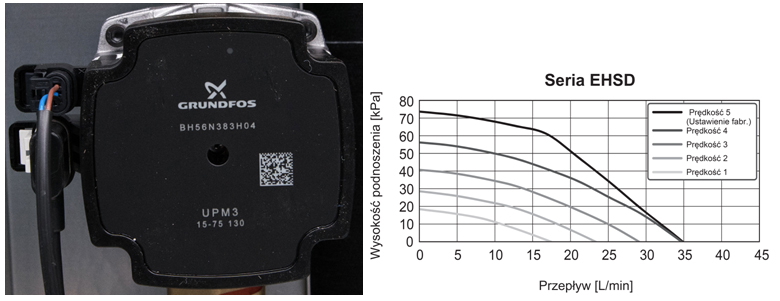

Za przepływ wody przez jednostki wewnętrzne odpowiadają pompy obiegowe firmy Grundfos. W dokumentacji technicznej do urządzenia wewnętrznego można znaleźć wykresy dla zainstalowanych w nich pomp obiegowych.
- Armatura zabezpieczająca
Jednostka wewnętrzna jest wyposażona w następującą armaturę zabezpieczającą:
• Zawór bezpieczeństwa układu centralnego ogrzewania 3bar (0,3MPa)
• Zawór bezpieczeństwa układu naczynia wzbiorczego 5 bar (0,5MPa)
• Zawór bezpieczeństwa zasobnika ciepłej wody użytkowej 10bar (1MPa)
• Zawór odpowietrzający
• Naczynie wzbiorcze 12l
• Manometr - Zasobnik ciepłej wody użytkowej

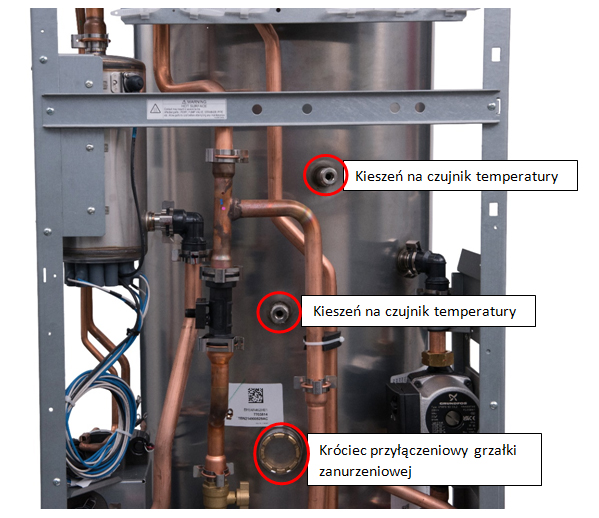

Zasobnik CWU jest wykonany ze stali nierdzewnej. Rura wlotowa, którą woda przepływa z wymiennika płytowego ma kształt litery L, dzięki czemu rozwarstwienie (stratyfikacja) ciepłej wody w zasobniku jest utrzymywana po ponownym podgrzewaniu zasobnika. Nie musisz martwić się, że zabraknie ciepłej wody, tak jak w przypadku konwencjonalnej wężownicy w zbiorniku. Temperatura wody zasilającej może być utrzymywana na wysokim poziomie, dopóki cała gorąca woda w zbiorniku nie zostanie zużyta. Dzięki zastosowaniu dwóch czujników temperatury ilość dostępnej ciepłej wody może być elastycznie dopasowywana do aktualnych potrzeb.

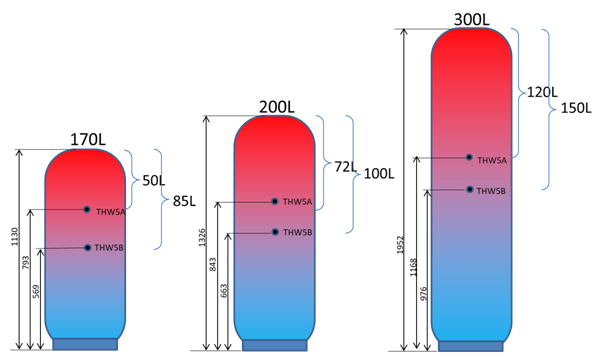

Lokalizacja czujników temperatury
- Pompa obiegowa ciepłej wody użytkowej
Za przetłaczanie zimnej wody do wymiennika płytowego - w celu jej podgrzewu, odpowiada pompa obiegowa UPS0 firmy Grundfos.

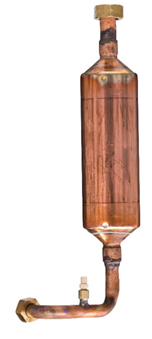

- Pułapka wapna
Mitsubishi Electric opracowało unikalny na rynku system do ochrony wymiennika płytowego i gwarantujący długą żywotność systemu. Podczas podgrzewu wody wodociągowej do ustawionej temperatury, naturalnym zjawiskiem jest wytrącanie i gromadzenie się osadów. Zalegające osady mogą ograniczyć sprawność wymiany ciepła wymiennika. Cylindry pomp ciepła Ecodan są wyposażone w pułapkę wapienną (wypełnioną wełną stalową) wychwytującą wytrącające się cząstki. Jest ona zlokalizowana za wymiennikiem płytowym ze względu na panujące tam wyższe temperatury. - Wymiennik płytowy – CWU

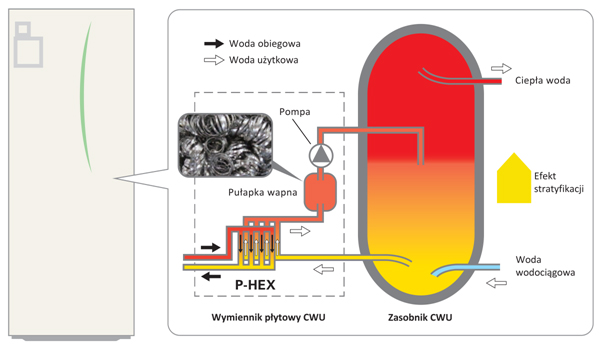

W jednostkach z wbudowanym zasobnikiem ciepłej wody użytkowej woda przygotowywana jest na bieżąco w sposób przepływowy. Podgrzewanie wody odbywa się za pomocą osobnego, wbudowanego wymiennika płytowego. Zimna woda przetłaczana jest przez niewielkich rozmiarów pompę obiegową z dolnej części zasobnika i po podgrzaniu wprowadzana jest do jego górnej części. Następnie z górnej części pobierana jest ciepła woda. Dzięki zastosowaniu takiej techniki podgrzewu można było zmniejszyć kubaturę jednostki, co jest niemożliwe w przypadku konieczności wyposażenia urządzenia w wężownicę.
